マキタの卓上ボール盤 TB131 中古で買ってみた！バリ有無、芯ブレ等いろいろ紹介します！

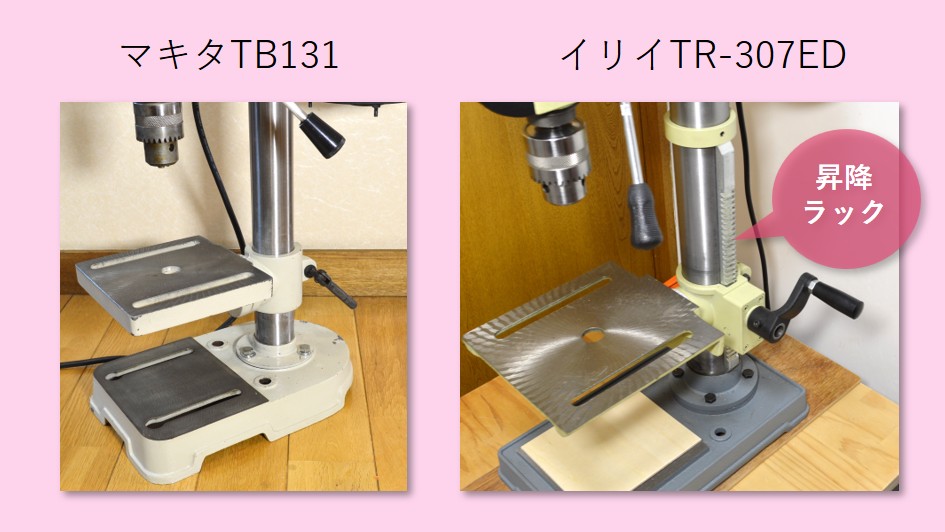

マキタのボール盤 TB131 といえば、ワークテーブルの昇降ラックが無いクラスでは最も高額な部類の高級機。気になる存在ですが、高額なので新品では買えず。しかも我が家はボール盤がすでに1台あり（イリイTR-307ED）、2台目ということもあり、中古で購入してみました。2台必要？という話はありますが･･･
高級ボール盤として、細部の仕上がりや、購入前に知りたい実際の寸法などを紹介します。

中古品を買う時に気にするポイント

ヤフオクで2万円台の価格で買いました。
中古品を買う時は、いろいろ気になりますよね。

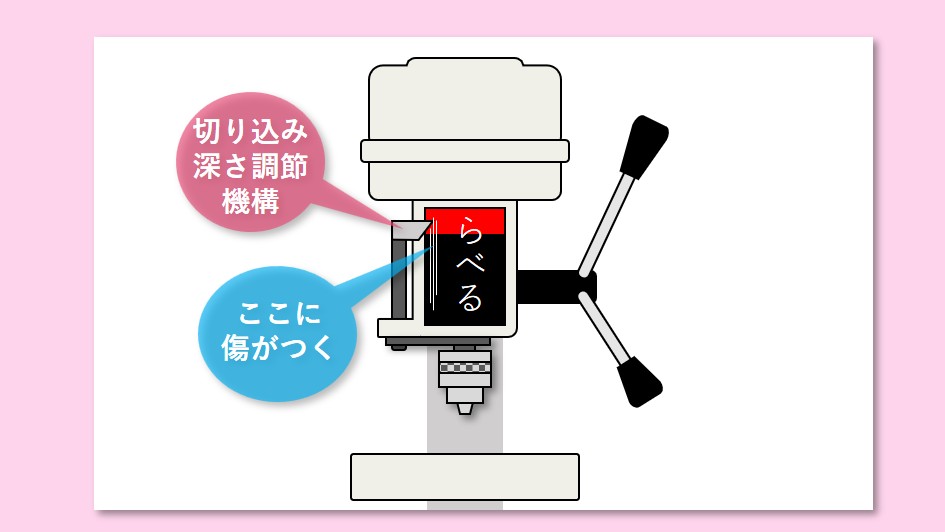

1．前面のラベル部に、深さ調整機構による傷が無いもの

2．動作確認がされているもの

ボール盤は、コンセントに挿してスイッチONで動作確認は可能なので、それをしていないで出品している個体は、不具合がある懸念があります。通電のみ確認（動作未確認）という表記も良く見かけますが、これも避けたいところ。動作が正常と記載のあるものを探します。

3．チャック以外の本体部分で錆が少ないもの

4．販売者の評価が良い

その他気をつけるポイント

やっぱり新品がいい、という人はこちら。↓

今回買ったものの外観

今回購入したボール盤を見ていきます。
初期状態を撮っておけばよかったのですが、いろいろいじった後の状態です。

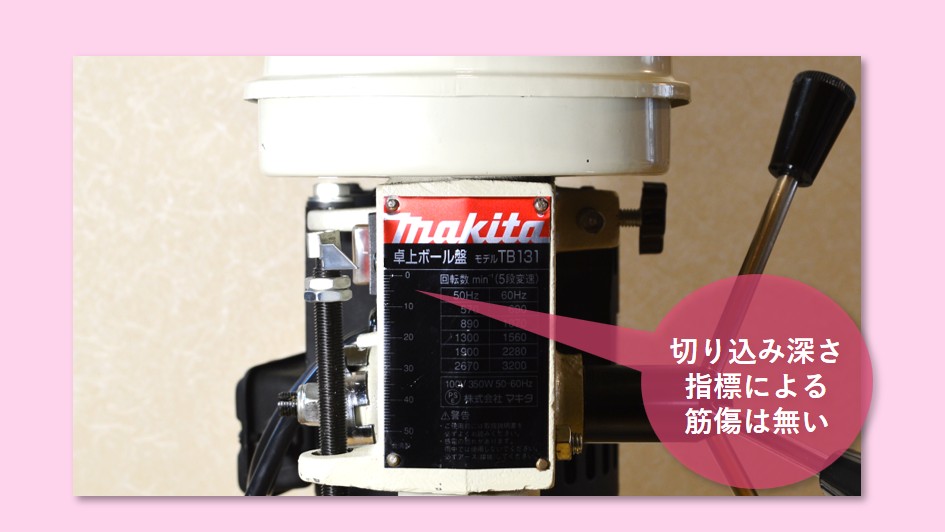

前面ラベル部

まず、こだわった前面ラベルの部分。
切り込み深さ指標による筋傷はありません。

錆やバリの状況

支柱やベース部、テーブルは、出品時の写真よりも錆がありました。

出品写真が唯一の判断資料になるのですが、写真の補正（コントラストなど）で金属ものは通常よりキレイめに見えることがあります。また、すぐに売れず、出品時の撮影から時間がたっていると、状態が変わっていることも考えられます。

中古品は、このようなリスクを理解した上で購入する必要がありますね。

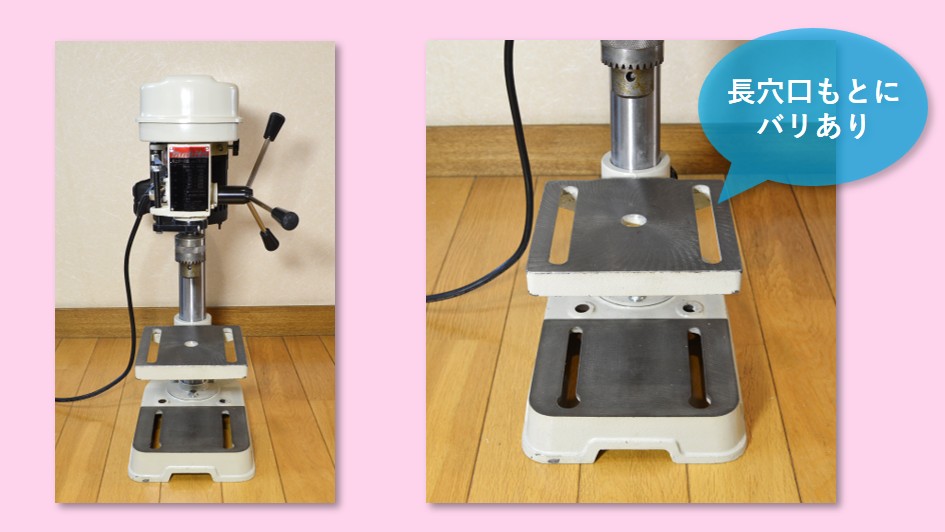

テーブル部は、面だしのフライス加工荒取りが荒すぎの感あり。バイス固定用長穴の口もとはバリもあり。

バリあるんですね･･･高級機なんですけど･･･

ということで、

• 金やすりでバリ取り。
• 錆落とし液で赤錆を除去。
• 面全体をペーパーやすりがけ。（ココでは水研ぎは×。一瞬で錆びます。）
• アルコール除菌シートで拭き取った後すぐに、ティッシュで水分拭き取り。
• すぐに錆止め剤を塗布して、軽く拭き上げ。

をした結果の写真です。

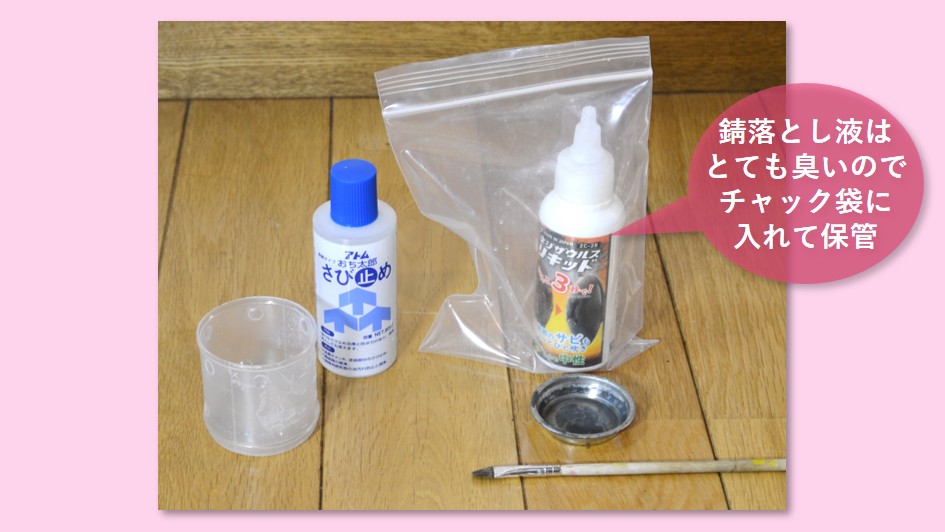

錆落とし液はとても臭く、容器の内蓋をしないと漏れてくる困った製品で･･･
使うときだけ、内蓋を外し、小皿にうつして筆塗りしてます。
内蓋をしても、チャック袋に入れないと臭いです。

ドリルチャックは、おもいっきり錆びてました。（出品時の写真と大差無し）
もともとユキワ製の高精度なものと交換する予定だったので、想定内です。
ただ、外すのですが、かなり大変で、2日間あれこれがんばってやっと外しました。

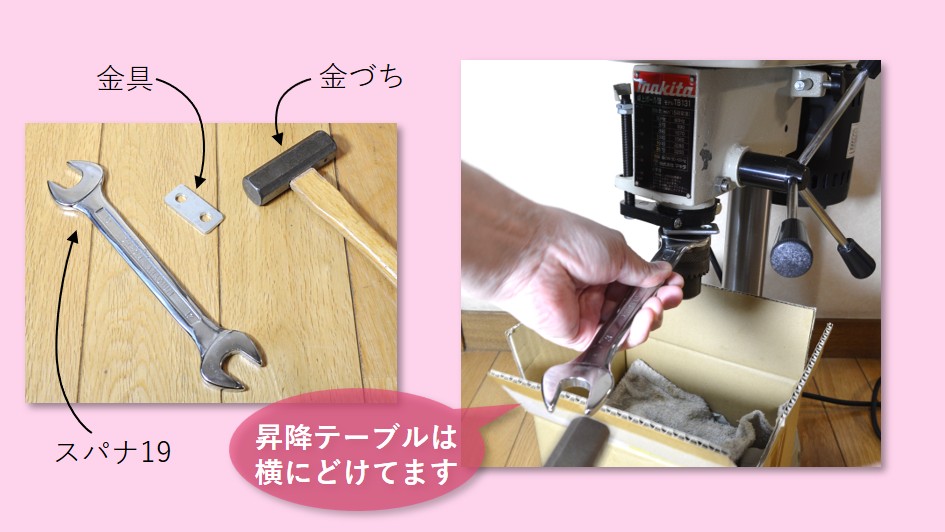

下の写真のように、チャックが外れた時の受けとして、段ボールにクッション用のぞうきんを入れて置きます。（昇降テーブルは回転させて横にどけておきます。）
19のスパナ（厚み7.6mm）と、家にあった金具（厚み3.5mm）を重ねて、チャック首元に差し込み、スパナの反対側を金づちでコンコンたたきました。
スパナの差し込む向きをいろいろ変えました。

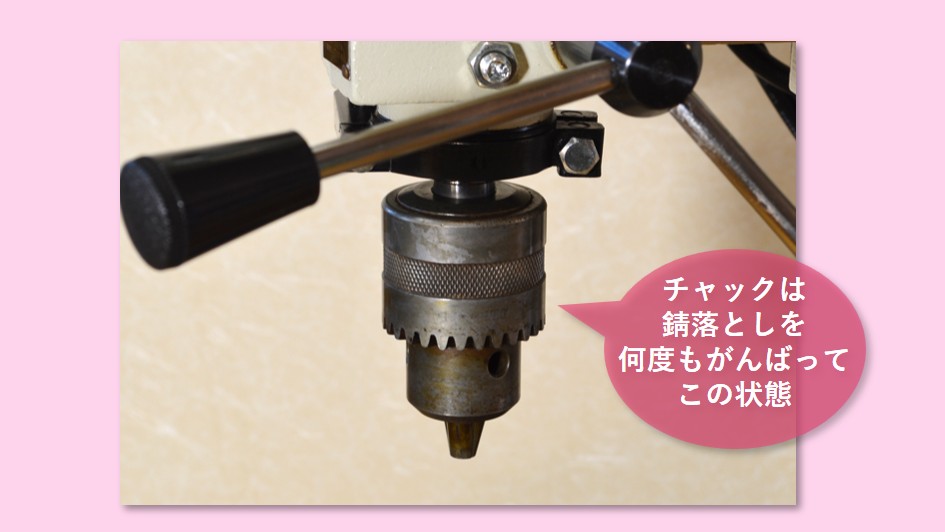

外したチャックは、錆落とし液でがんばってみましたが、この程度。錆落とし液は、赤錆→黒錆に化学反応で変えるので、黒くなりますが、ちょっとムラだらけで汚い感じに･･･

塗装の状況

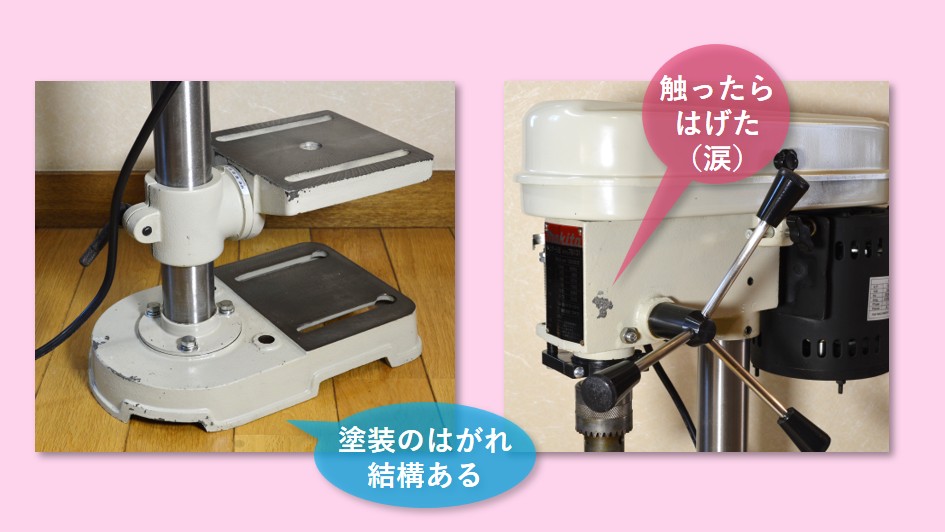

クリーム色の塗装については、あちこちはげています。

特に側面は、触っただけで、ペリッと剥がれた部分があり、結構ショックでした。後で部分塗装を検討します。

動作

ベルトが掛かっているのを確認して、動作させてみます。

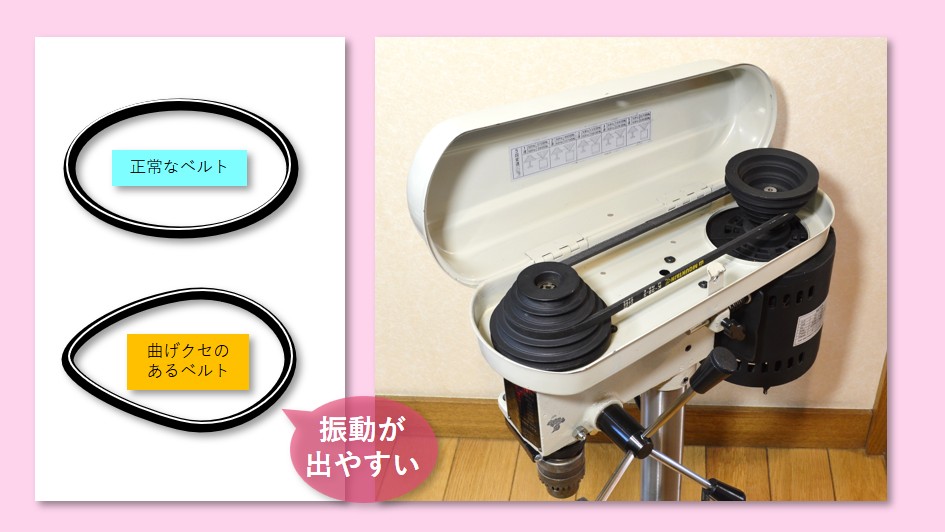

無事動きましたが、振動が結構大きめです。ベルトを外して、モーター単体を回したところ、静かに回ってます。主軸を手で回す限り、異音は無くスムーズに回転します。振動の原因は、ベルトの曲げクセでした。
1台目のボール盤でも同じ経験があるのですが、今回は、ベルトが小さいプーリーにかかった状態で、長期間放置されていたようで、結構曲げクセが付いていました。
1台目（イリイ製）新品購入時は、プーリ－にかかって無く、ねじれてカバー内に押し込まれており、部分的にねじれたクセが強くついていました。この時は結局クセを直すことができず、別の新品ベルトに交換し、振動を抑えました。

ベルトを速比を変えた時に、振動の周期が変わる場合は、ベルトの問題が多いです。

今回は、クセを手で直して中段にセット。ある程度回転させて、エイジングをしたら、数日後には静かになりました。

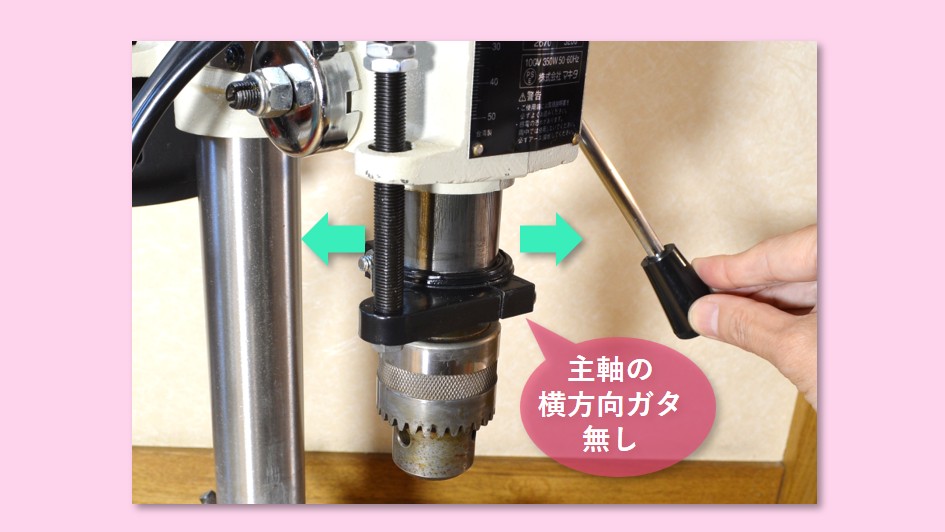

主軸を上下させた時、軸に垂直な横方向（ラジアル方向）のガタは全くありません。このあたりは優秀です。

芯ブレ

芯ブレを測定してみます。

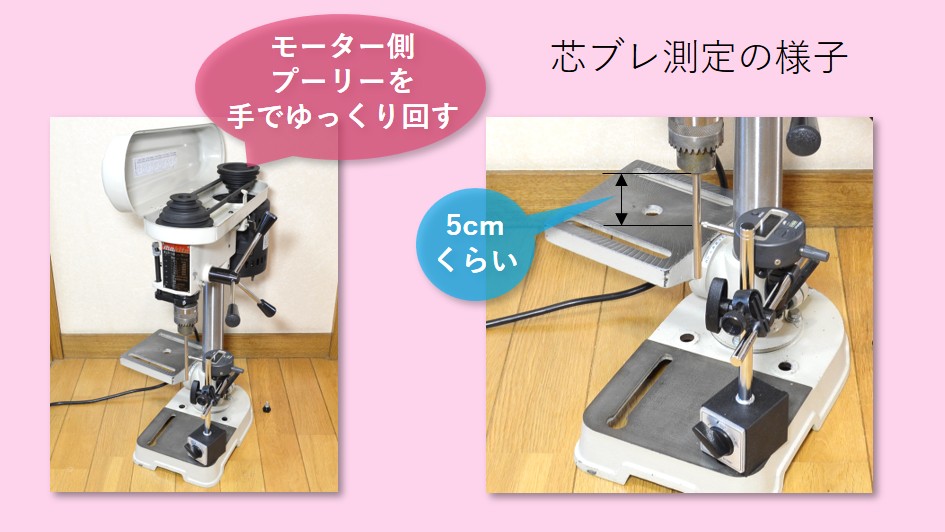

写真のように、Φ7 長さ150mmのSUSシャフトをくわえて、チャック下端から50mm付近をデジタルダイヤルゲージで測定しました。
測定は上部カバーを開けて、手でモーター軸プーリーをゆっくり回します。

必ずコンセントは抜いてから実施しましょう。

チャックはユキワ製13ELMG6JTと同等品（OEM？）という情報もありますが、情報が正しい場合、芯ブレ0.2mm以下という一般的な精度のものです。
実測したところ、【0.13mm】、ん～まあまあな感じ･･･
ちなみに、チャックを外して、主軸のみの芯ブレは、0.01mmでした。

気になったところと改善策

その他、気になったところと改善策について。

電源スイッチが押しにくい

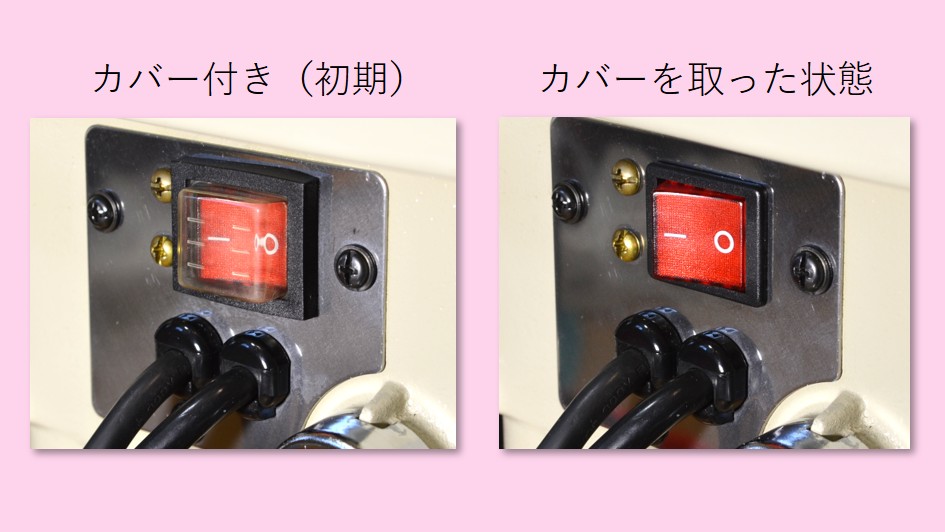

電源スイッチは、シリコンゴムっぽいカバーが付いています。これ、とても押しにくいです。なので、取っちゃいました。

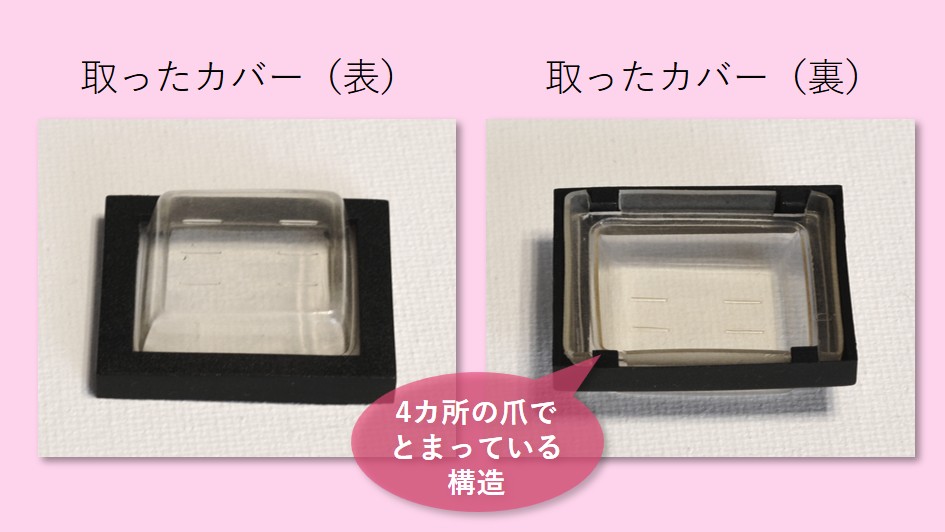

黒い枠状の樹脂部品が二重になっており、4つの爪でとまっている構造で、手で簡単に取れました。
取ると、劇的に操作性が改善します。

スイッチ部カバーの目的は防水ですか？

防塵、防水だと思うんですが、他のボール盤でココにカバーがあるものは見たことが無いです。
そもそもココに水がかかる環境で使うと、ボール盤が錆びだらけになりますし、モーター部は穴あきで防水仕様では無いので、ちょっと意図が不明です。

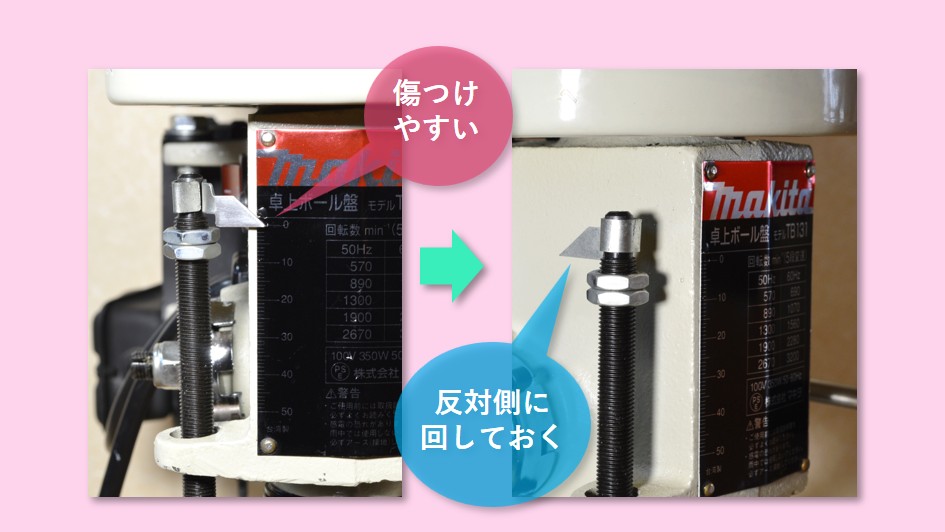

傷をつける切り込み深さ指標

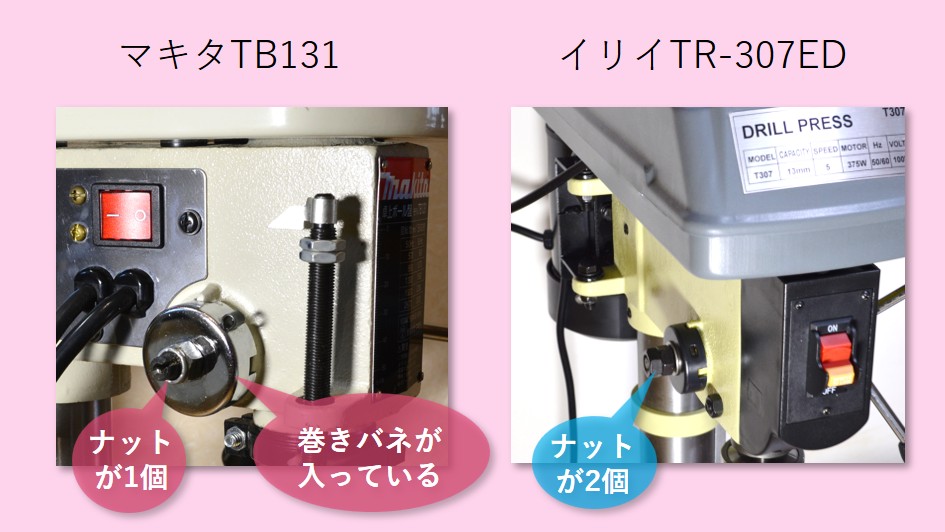

昇降バネのカバーを止めるナット

昇降テーブルの上下移動がやりにくい

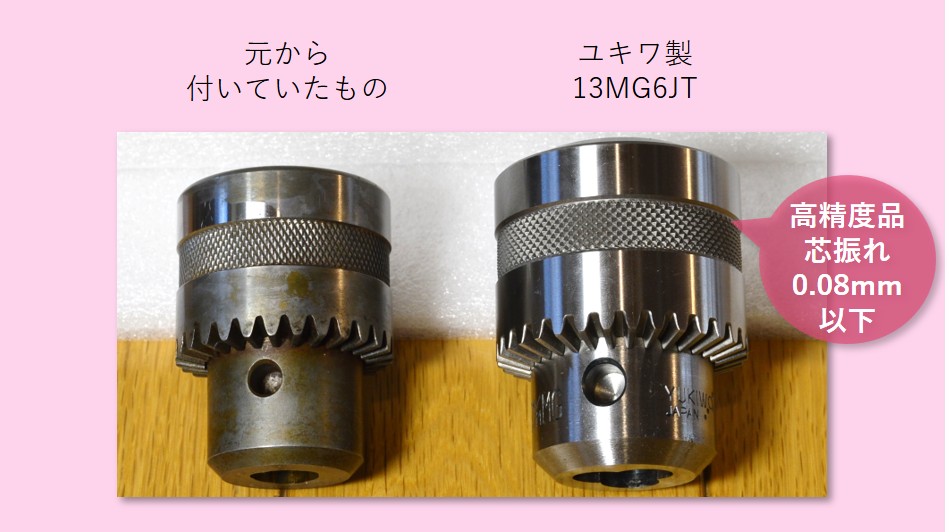

チャック交換（芯ブレ0.08mm以下品）

元から付いているものの芯ブレが0.13mmとそこそこなのですが、錆びがひどく、芯ブレをもう少し改善したいので、高精度品に交換します。

交換予定のチャックは、ユキワ製 13MG6JTです。
現在ついている、13ELMG6JT（芯ブレ0.2mm以下）相当品に対し、芯ブレ0.08mm以下となります。
注意点としては、サイズが大きくなることです。

外形　Φ45mm→Φ52.5mm（7.5mmUP）
長さ　77.5mm→87mm（9.5mmUP）

小型のボール盤は、長さが大きくなると、高さ方向の自由度が減るので、結構インパクトはありますが、今回は芯ブレ改善重視でいきます。

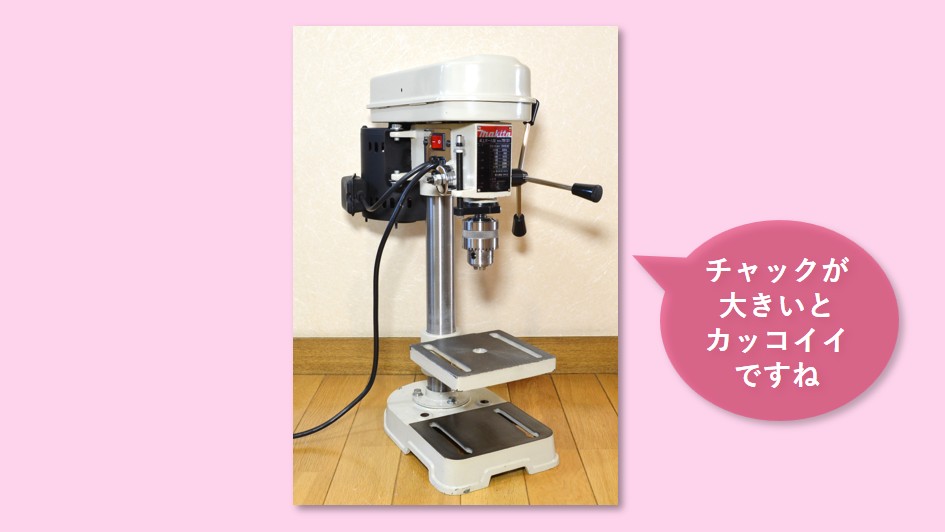

注文していた高精度チャック（ユキワ製13MG6JT）が手に入ったので、早速取り付けて芯ブレを測定してみました。

各部の寸法を実測

ネットで情報が少ない各部の寸法を実測してみます。

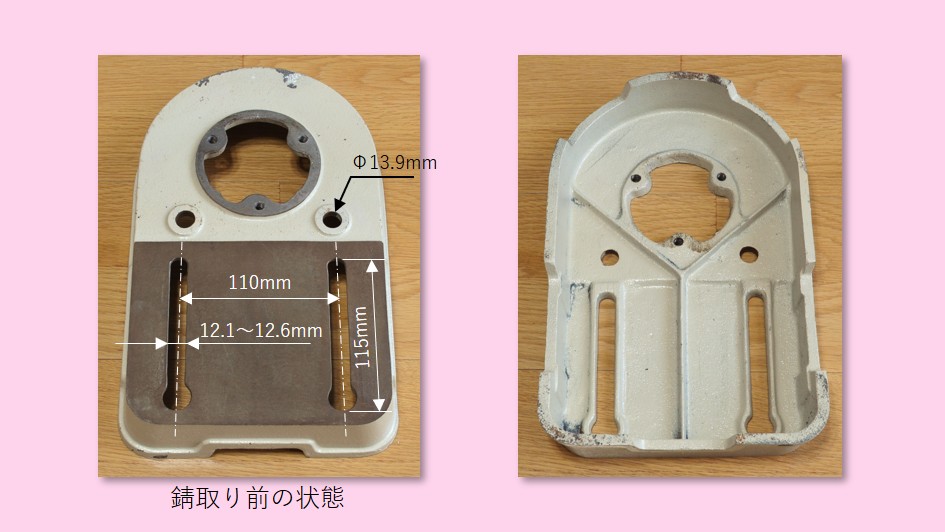

◎ベース部
バイス固定用穴：左右ピッチ110mm
長穴：12.1×115mm
長穴のフチ付近の厚み：7.7～8.1mm

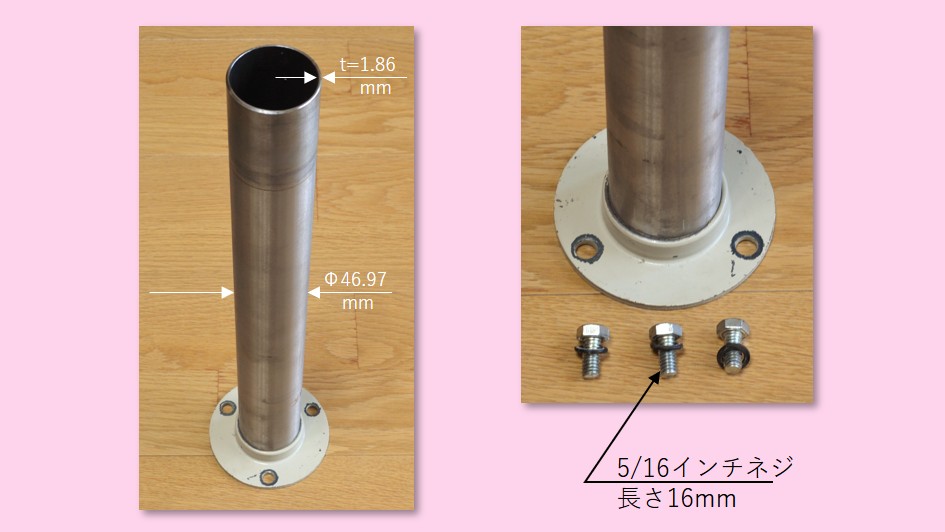

◎支柱
外形：Φ46.97mm（仕様はたぶんΦ47mm）
厚み：t=1.86mm
支柱取付けネジ：外形Φ7.68（5/16インチネジ ※1）長さ16mm

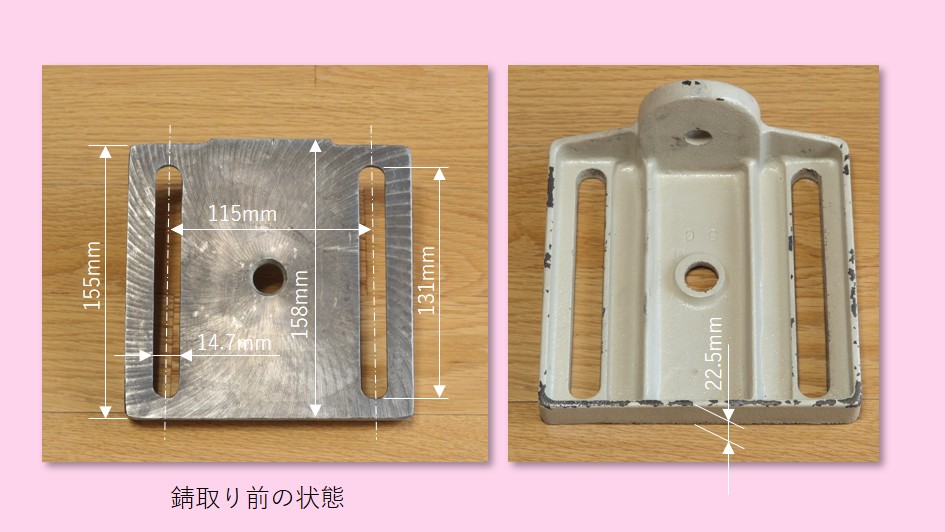

◎昇降テーブル部
テーブル寸法：横 160mm×奥方向 155mm（中央付近 158mm）
外周リブ厚：22.5mm

バイス固定用穴：左右のピッチ 115mm
長穴 ：14.7mm×131mm
長穴付近の厚み：8.3mm～9.3mm

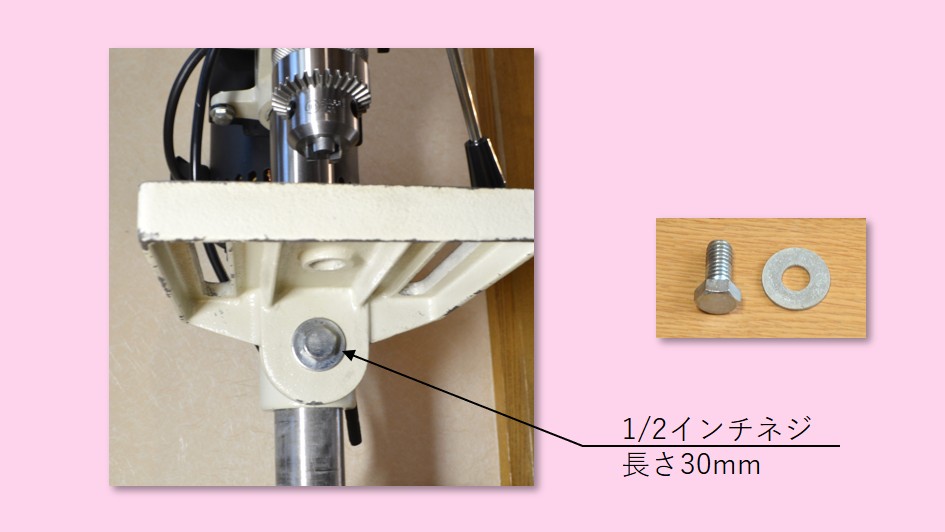

テーブル傾斜回転軸のネジ：外形Φ12.4（1/2インチネジ ※1）長さ30mm

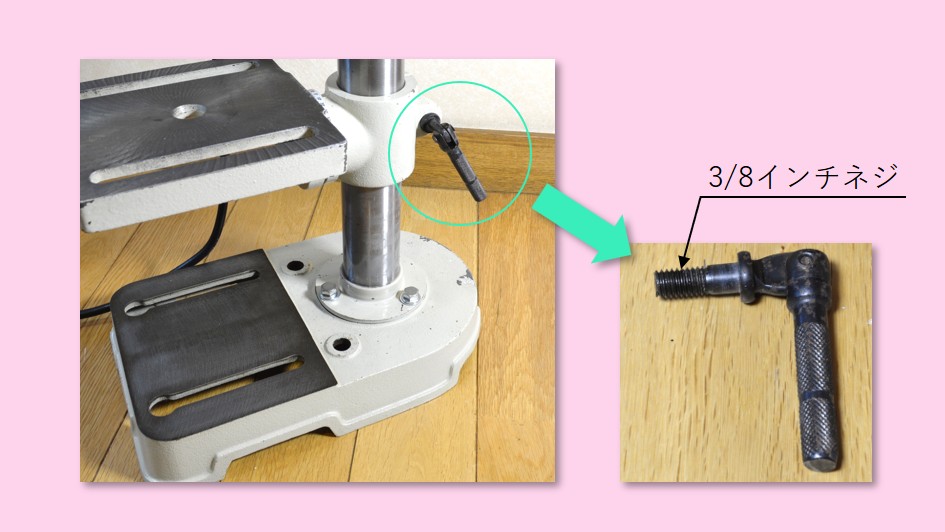

テーブル昇降レバーネジ部：外形Φ9.27（3/8インチネジ ※1）

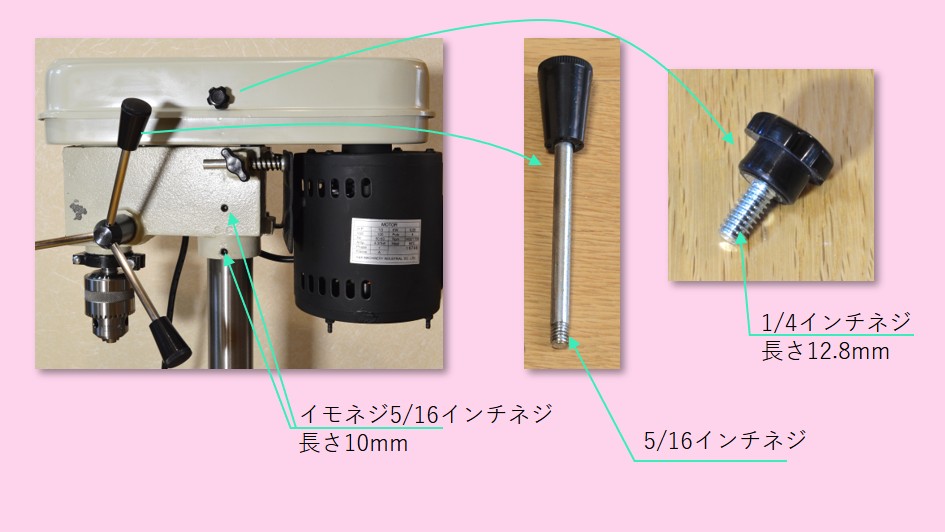

◎本体部
支柱固定イモネジ：外形Φ7.91（5/16インチネジ ※1）長さ10mm
主軸昇降アームネジ部：外形Φ7.66（5/16インチネジ ※1）
カバー固定ネジ部：外径Φ6.1（1/4インチネジ ※1）長さ12.8mm

ちょっとビックリしたのですが、全てインチネジが使われています。
Ｍネジは入りません。
ネジを無くすと入手が難しいので、注意しましょう！

ボール盤業界全体がインチネジ仕様なんですか？

一台目のイリイボール盤は、全てMネジでした。
中古品を購入する際は、気にとめておいた方が良いですね。

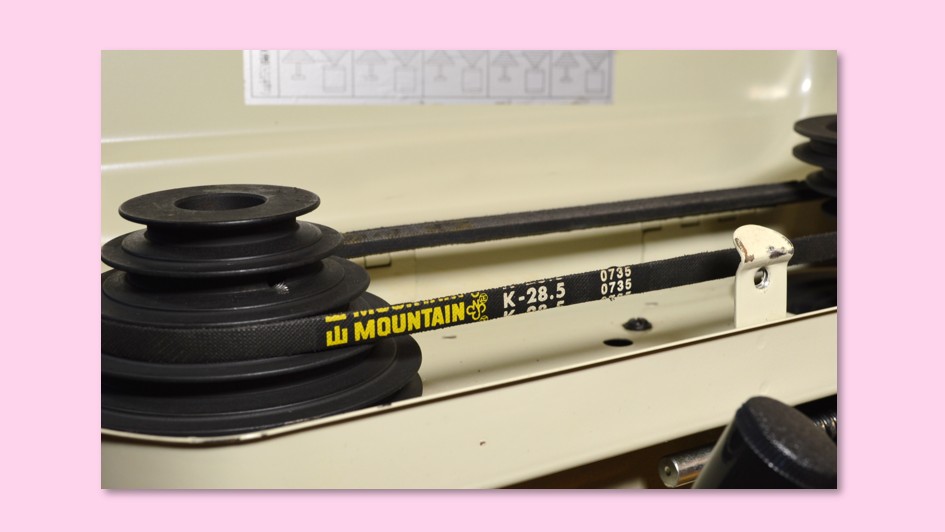

この駆動ベルトですが、ネット上で取扱が極めて少ないです。
代替え品になりそうなのは【三つ星ベルトK28】ですが、0.5インチ短いので、速度を変える為にベルト掛け替えを頻繁にする人は、ちょっと苦痛かも。
28.5というサイズは無いですね。
このクラスのボール盤は多くがKシリーズですが、Kシリーズ自体も特殊なのか？ネット上で扱いが少ないです。

マキタに直接問い合わせればあるのかもですね。

◎チャック
規格：JT6

チャックの本体取付け部の規格は【JT6】で一般的です。（ジャコブステーパー）芯ブレを改善したい人は、ユキワ製が有名です。

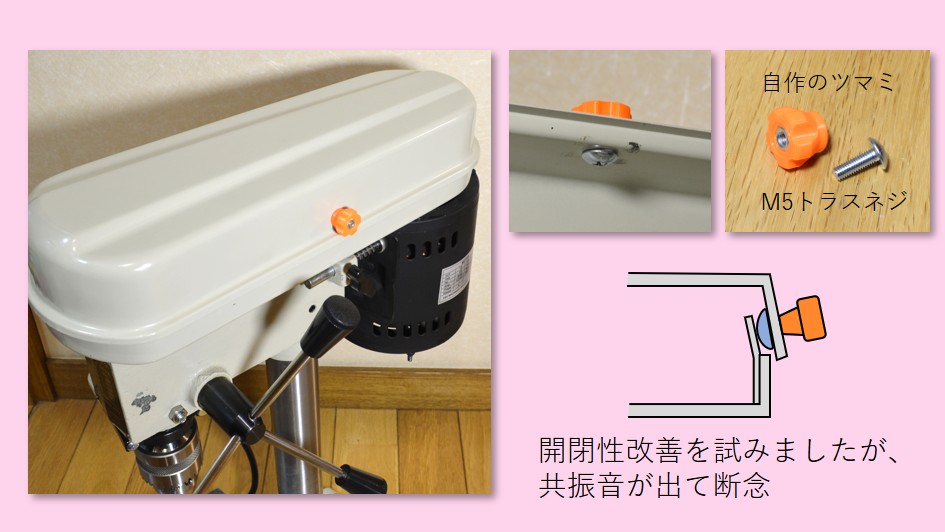

試しに、M5トラスネジとツマミを作ってカバーの開閉性改善の確認をしてみました。
結果、開閉性は良くなりますが、カバーの振動が大きくなり、場合によっては共振音が出たのでやめました。（フチにゴムをつければ改善するかもですが･･･）

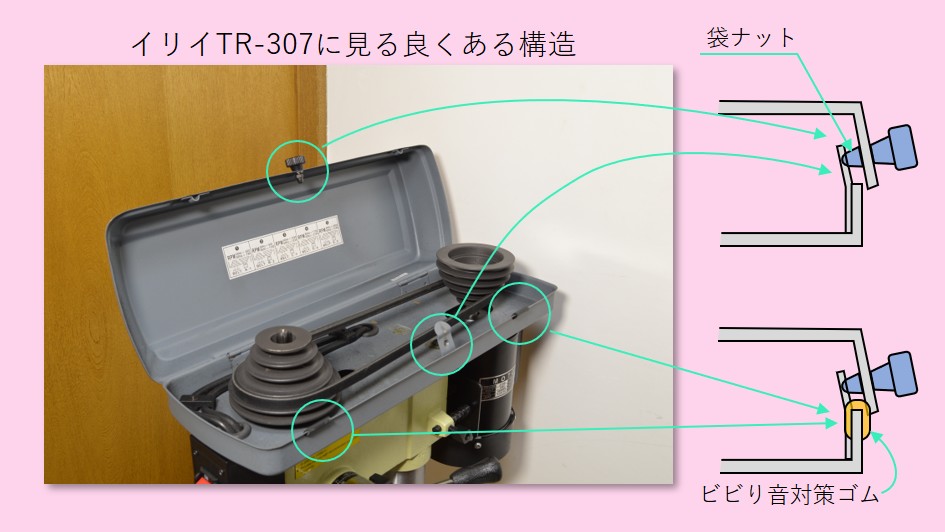

ネジ止めにより上下カバーを剛体化して共振音を防ぐ構成のようです。
カバー部分が他社品より小さく設計されているのも、剛体化に寄与している感があります。
前機種のTB130は、このタイプのようですが、TB131になった時に変わったようです。

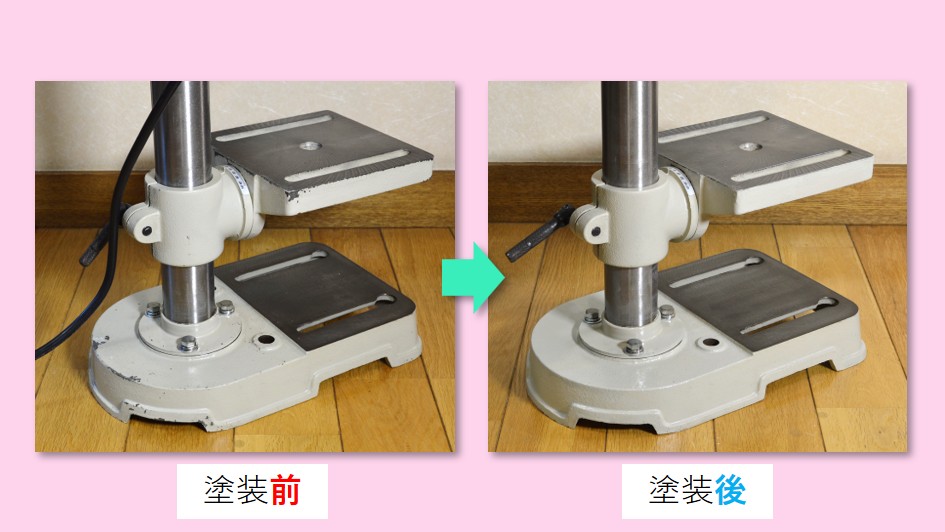

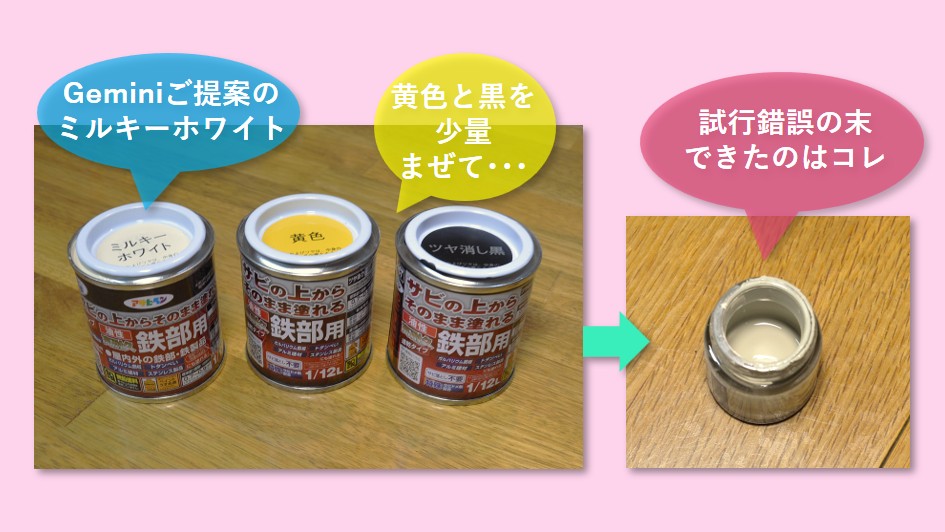

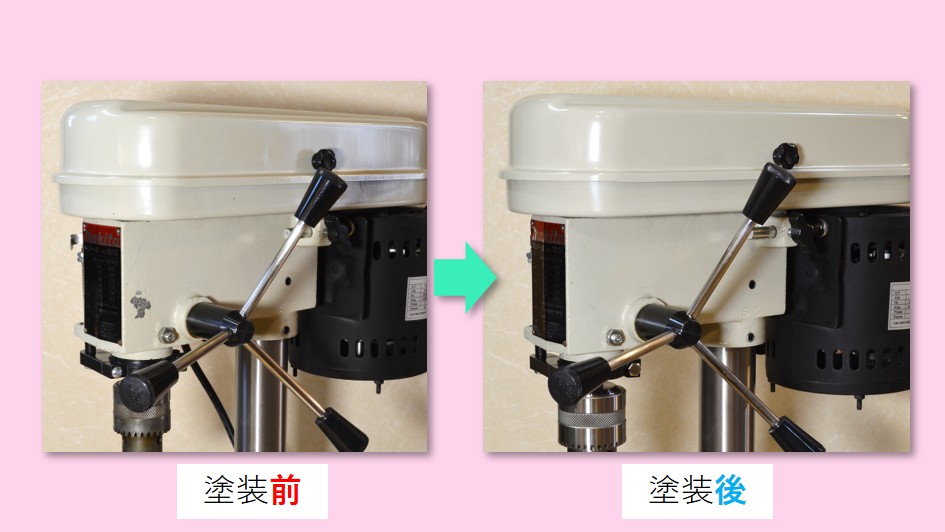

はがれた塗装の修正

はがれた塗装を修正して終わりにします。

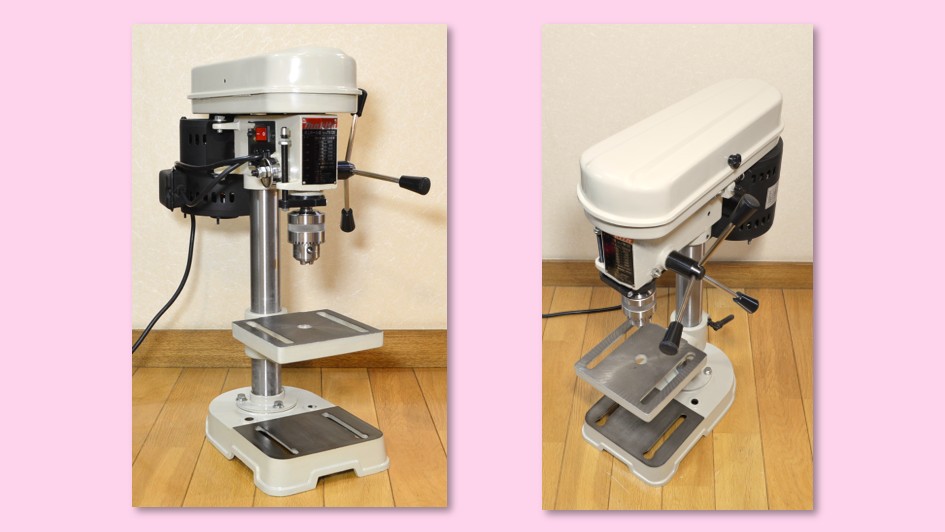

自己満足ですが、良い仕上がりになりました。

まとめ

ちょっと長くなりましたが、ここでまとめます。
